YE5VP系列变频调速三相异步电动机-无锡市亨达电机有限公司

技术特征

机座范围	H80~450	功率范围	0.55~315kW
额定电压	380V（特殊电压定制）	额定频率	50Hz（特殊频率定制）
效率等级	IE5	极数	2、4、6、8极
防护等级	IP55	冷却方式	IC411、IC416
绝缘等级	F	工作方式	S1
安装方式	B3、B5、B35、B14、B34、V1	接线方式	Y/∆

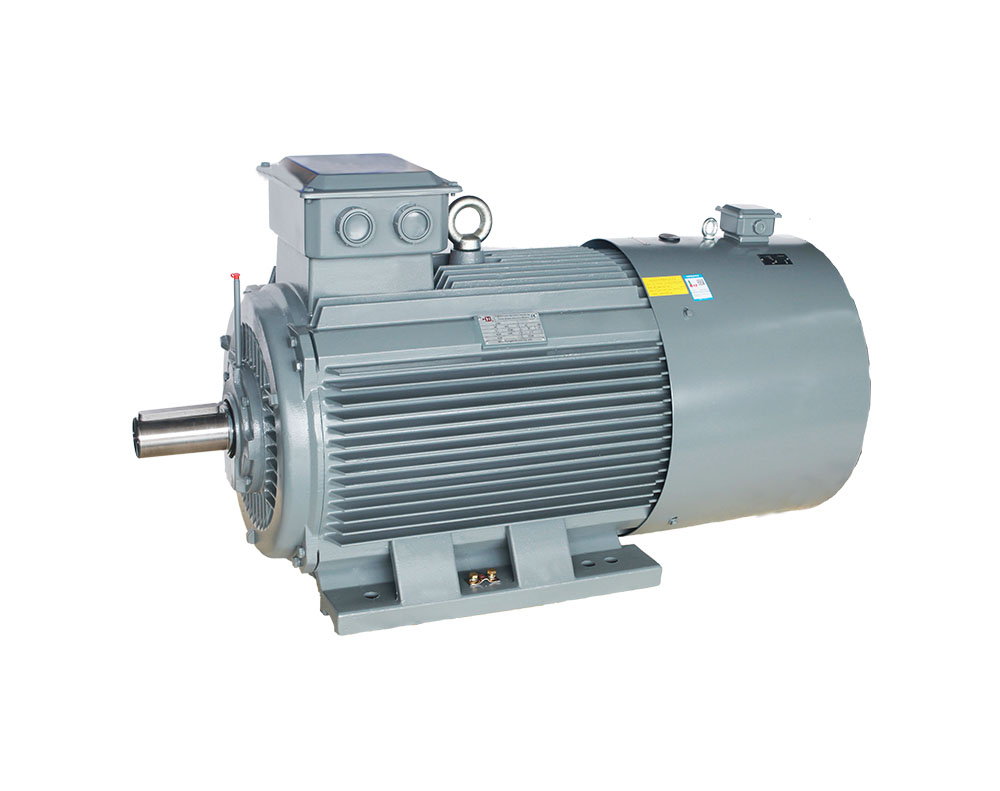

YE5VP系列变频调速三相异步电动机

YE5VP系列电动机是根据国家政策和响应市场的需求，开发研制的高效变频调速电动机。它具有效率高、噪音低，振动小，调速范围广，运行可靠等优点。 YE5VP系列电机采用优越的电磁设计方案、性能优良的原材料、可靠精良的制作工艺及检测措施，以使电机在低速时恒转矩输出及在高频段保持一定的过载能力，在变频器高频载波引起的过电压方面具有很强的适应能力。同时，该系列电机采用独立的风机冷却，以保证电机在低速长期运行时温升不超过允许值。 YE5VP系列电机可方便的安装制动装置，编码器，测速机以实现快速制动和自动控制。该系列电机广泛用于纺织、风机，水泵调节流量及机床、化工冶金、钢铁等行业的恒转矩(基频以下)和恒功率(基频以上)调速，并可以满足造纸、电缆、塑料、包装、电梯、起重等特殊领域的需要。

运行条件

-15°C~+40°C

环境空气温度

≤90% (当温度为25°c时)

环境空气月平均最高相对湿度

≤1KM

海拔

型号	极数	额定功率 kW	额定电流 A	额定转速 r/min	额定转矩 N.m	效率 η	功率因数 cosφ	防护等级IP	绝缘等级 CL.	工作制 S	接法	额定频率 Hz	恒转矩 Hz	恒功率 Hz	电压 V
YE5VP80M1-2	2	0.75	1.6	2905	2.4	86.3%	0.82	IP55	F	S1	Y	50	5~50	50~100	380
YE5VP80M2-2	2	1.1	2.4	2905	3.5	87.8%	0.80	IP55	F	S1	Y	50	5~50	50~100	380
YE5VP80M1-4	4	0.55	1.3	1445	3.5	86.7%	0.73	IP55	F	S1	Y	50	5~50	50~100	380
YE5VP80M2-4	4	0.75	1.8	1445	4.8	88.2%	0.73	IP55	F	S1	Y	50	5~50	50~100	380
YE5VP90S-2	2	1.5	3.0	2915	4.8	88.9%	0.85	IP55	F	S1	Y	50	5~50	50~100	380
YE5VP90L-2	2	2.2	4.4	2915	7.0	90.2%	0.85	IP55	F	S1	Y	50	5~50	50~100	380
YE5VP90S-4	4	1.1	2.5	1455	7.0	89.5%	0.74	IP55	F	S1	Y	50	5~50	50~100	380
YE5VP90L-4	4	1.5	3.5	1455	9.6	90.4%	0.73	IP55	F	S1	Y	50	5~50	50~100	380
YE5VP90S-6	6	0.75	2.0	960	7.2	85.7%	0.68	IP55	F	S1	Y	50	5~50	50~100	380
YE5VP90L-6	6	1.1	2.8	960	10.5	87.2%	0.68	IP55	F	S1	Y	50	5~50	50~100	380
YE5VP100L-2	2	3	5.9	2915	9.6	91.1%	0.85	IP55	F	S1	Y	50	5~50	50~100	380
YE5VP100L1-4	4	2.2	4.7	1460	14.0	91.4%	0.77	IP55	F	S1	Y	50	5~50	50~100	380
YE5VP100L2-4	4	3	6.4	1460	19.1	92.1%	0.77	IP55	F	S1	Y	50	5~50	50~100	380
YE5VP100L-6	6	1.5	3.6	965	14.3	88.4%	0.71	IP55	F	S1	Y	50	5~50	50~100	380
YE5VP100L1-8	8	0.75	2.1	715	9.6	82.0%	0.66	IP55	F	S1	Y	50	5~50	50~100	380
YE5VP100L2-8	8	1.1	3.0	715	14.0	84.0%	0.66	IP55	F	S1	Y	50	5~50	50~100	380
YE5VP112M-2	2	4	7.6	2920	12.7	91.8%	0.87	IP55	F	S1	△	50	5~50	50~100	380
YE5VP112M-4	4	4	8.6	1465	25.5	92.8%	0.76	IP55	F	S1	△	50	5~50	50~100	380
YE5VP112M-6	6	2.2	5.2	970	21.0	89.7%	0.71	IP55	F	S1	Y	50	5~50	50~100	380
YE5VP112M-8	8	1.5	4.0	720	19.1	85.5%	0.67	IP55	F	S1	Y	50	5~50	50~100	380
YE5VP132S1-2	2	5.5	10.5	2955	17.5	92.6%	0.86	IP55	F	S1	△	50	5~50	50~100	380
YE5VP132S2-2	2	7.5	14.2	2955	23.9	93.3%	0.86	IP55	F	S1	△	50	5~50	50~100	380
YE5VP132S-4	4	5.5	11.6	1475	35.0	93.4%	0.77	IP55	F	S1	△	50	5~50	50~100	380
YE5VP132M-4	4	7.5	15.7	1475	47.8	94.0%	0.77	IP55	F	S1	△	50	5~50	50~100	380
YE5VP132S-6	6	3	7.2	975	28.7	90.6%	0.70	IP55	F	S1	Y	50	5~50	50~100	380
YE5VP132M1-6	6	4	9.4	975	38.2	91.4%	0.71	IP55	F	S1	△	50	5~50	50~100	380
YE5VP132M2-6	6	5.5	12.8	980	52.5	92.2%	0.71	IP55	F	S1	△	50	5~50	50~100	380
YE5VP132S-8	8	2.2	5.6	725	28.0	87.2%	0.69	IP55	F	S1	Y	50	5~50	50~100	380
YE5VP132M-8	8	3	7.5	725	38.2	88.4%	0.69	IP55	F	S1	Y	50	5~50	50~100	380
YE5VP160M1-2	2	11	20.4	2960	35.0	94.0%	0.87	IP55	F	S1	△	50	5~50	50~100	380
YE5VP160M2-2	2	15	27.7	2960	47.8	94.5%	0.87	IP55	F	S1	△	50	5~50	50~100	380
YE5VP160L-2	2	18.5	34.0	2960	58.9	94.9%	0.87	IP55	F	S1	△	50	5~50	50~100	380
YE5VP160M-4	4	11	21.8	1475	70.0	94.6%	0.81	IP55	F	S1	△	50	5~50	50~100	380
YE5VP160L-4	4	15	29.6	1475	95.5	95.1%	0.81	IP55	F	S1	△	50	5~50	50~100	380
YE5VP160M-6	6	7.5	16.1	980	71.6	92.9%	0.76	IP55	F	S1	△	50	5~50	50~100	380
YE5VP160L-6	6	11	23.2	980	105.1	93.7%	0.77	IP55	F	S1	△	50	5~50	50~100	380
YE5VP160M1-8	8	4	9.9	725	50.9	89.4%	0.69	IP55	F	S1	△	50	5~50	50~100	380
YE5VP160M2-8	8	5.5	13.2	725	70.0	90.4%	0.70	IP55	F	S1	△	50	5~50	50~100	380
YE5VP160L-8	8	7.5	17.8	730	95.5	91.3%	0.70	IP55	F	S1	△	50	5~50	50~100	380
YE5VP180M-2	2	22	40.4	2965	70.0	95.1%	0.87	IP55	F	S1	△	50	5~50	50~100	380
YE5VP180M-4	4	18.5	36.4	1480	117.8	95.3%	0.81	IP55	F	S1	△	50	5~50	50~100	380
YE5VP180L-4	4	22	43.2	1480	140.1	95.5%	0.81	IP55	F	S1	△	50	5~50	50~100	380
YE5VP180L-6	6	15	30.2	985	143.3	94.3%	0.80	IP55	F	S1	△	50	5~50	50~100	380
YE5VP180L-8	8	11	25.2	735	140.1	92.2%	0.72	IP55	F	S1	△	50	5~50	50~100	380
YE5VP200L1-2	2	30	54.2	2975	95.5	95.5%	0.88	IP55	F	S1	△	50	5~50	50~100	380
YE5VP200L2-2	2	37	66.7	2975	117.8	95.8%	0.88	IP55	F	S1	△	50	5~50	50~100	380
YE5VP200L-4	4	30	58.7	1485	191.0	95.9%	0.81	IP55	F	S1	△	50	5~50	50~100	380
YE5VP200L1-6	6	18.5	37.1	985	176.7	94.6%	0.80	IP55	F	S1	△	50	5~50	50~100	380
YE5VP200L2-6	6	22	44.0	985	210.1	94.9%	0.80	IP55	F	S1	△	50	5~50	50~100	380
YE5VP200L-8	8	15	34.1	735	191.0	92.9%	0.72	IP55	F	S1	△	50	5~50	50~100	380
YE5VP225M-2	2	45	80.9	2975	143.3	96.0%	0.88	IP55	F	S1	△	50	5~50	50~100	380
YE5VP225S-4	4	37	70.5	1485	235.6	96.1%	0.83	IP55	F	S1	△	50	5~50	50~100	380
YE5VP225M-4	4	45	85.5	1485	286.5	96.3%	0.83	IP55	F	S1	△	50	5~50	50~100	380
YE5VP225M-6	6	30	58.3	990	286.5	95.3%	0.82	IP55	F	S1	△	50	5~50	50~100	380
YE5VP225S-8	8	18.5	40.2	735	235.6	93.3%	0.75	IP55	F	S1	△	50	5~50	50~100	380
YE5VP225M-8	8	22	47.0	740	280.1	93.6%	0.76	IP55	F	S1	△	50	5~50	50~100	380
YE5VP250M-2	2	55	98.7	2985	175.1	96.2%	0.88	IP55	F	S1	△	50	5~50	50~100	380
YE5VP250M-4	4	55	105.6	1490	350.2	96.5%	0.82	IP55	F	S1	△	50	5~50	50~100	380
YE5VP250M-6	6	37	70.8	990	353.4	95.6%	0.83	IP55	F	S1	△	50	5~50	50~100	380
YE5VP250M-8	8	30	62.9	740	382.0	94.1%	0.77	IP55	F	S1	△	50	5~50	50~100	380
YE5VP280S-2	2	75	134.2	2985	238.8	96.5%	0.88	IP55	F	S1	△	50	5~50	50~100	380
YE5VP280M-2	2	90	160.9	2985	286.5	96.6%	0.88	IP55	F	S1	△	50	5~50	50~100	380
YE5VP280S-4	4	75	135.5	1490	477.5	96.7%	0.87	IP55	F	S1	△	50	5~50	50~100	380
YE5VP280M-4	4	90	160.4	1490	573.0	96.9%	0.88	IP55	F	S1	△	50	5~50	50~100	380
YE5VP280S-6	6	45	86.0	990	429.8	95.8%	0.83	IP55	F	S1	△	50	5~50	50~100	380
YE5VP280M-6	6	55	103.6	990	525.3	96.0%	0.84	IP55	F	S1	△	50	5~50	50~100	380
YE5VP280S-8	8	37	77.3	740	471.1	94.4%	0.77	IP55	F	S1	△	50	5~50	50~100	380
YE5VP280M-8	8	45	92.6	740	573.0	94.7%	0.78	IP55	F	S1	△	50	5~50	50~100	380
YE5VP315S-2	2	110	196.2	2985	350.2	96.8%	0.88	IP55	F	S1	△	50	5~50	50~100	380
YE5VP315M-2	2	132	235.2	2985	420.2	96.9%	0.88	IP55	F	S1	△	50	5~50	50~100	380
YE5VP315L1-2	2	160	284.8	2985	509.3	97.0%	0.88	IP55	F	S1	△	50	5~50	50~100	380
YE5VP315L2-2	2	185	329.0	2985	588.9	97.1%	0.88	IP55	F	S1	△	50	5~50	50~100	380
YE5VP315L3-2	2	200	355.3	2985	636.7	97.2%	0.88	IP55	F	S1	△	50	5~50	50~100	380
YE5VP315S-4	4	110	193.6	1490	700.3	97.0%	0.89	IP55	F	S1	△	50	5~50	50~100	380
YE5VP315M-4	4	132	232.1	1490	840.4	97.1%	0.89	IP55	F	S1	△	50	5~50	50~100	380
YE5VP315L1-4	4	160	281.0	1490	1018.7	97.2%	0.89	IP55	F	S1	△	50	5~50	50~100	380
YE5VP315L2-4	4	185	324.6	1490	1177.8	97.3%	0.89	IP55	F	S1	△	50	5~50	50~100	380
YE5VP315L2-4	4	200	350.5	1490	1273.3	97.4%	0.89	IP55	F	S1	△	50	5~50	50~100	380
YE5VP315S-6	6	75	140.9	990	716.3	96.3%	0.84	IP55	F	S1	△	50	5~50	50~100	380
YE5VP315M-6	6	90	166.7	990	859.5	96.5%	0.85	IP55	F	S1	△	50	5~50	50~100	380
YE5VP315L1-6	6	110	203.5	990	1050.5	96.6%	0.85	IP55	F	S1	△	50	5~50	50~100	380
YE5VP315L2-6	6	132	240.9	990	1260.6	96.8%	0.86	IP55	F	S1	△	50	5~50	50~100	380
YE5VP315S-8	8	55	112.9	740	700.3	94.9%	0.78	IP55	F	S1	△	50	5~50	50~100	380
YE5VP315M-8	8	75	153.3	740	955.0	95.3%	0.78	IP55	F	S1	△	50	5~50	50~100	380
YE5VP315L1-8	8	90	183.6	740	1146.0	95.5%	0.78	IP55	F	S1	△	50	5~50	50~100	380
YE5VP315L2-8	8	110	223.9	740	1400.7	95.7%	0.78	IP55	F	S1	△	50	5~50	50~100	380
YE5VP355M1-2	2	220	390.8	2985	700.3	97.2%	0.88	IP55	F	S1	△	50	5~50	50~100	380
YE5VP355M2-2	2	250	434.2	2985	795.8	97.2%	0.90	IP55	F	S1	△	50	5~50	50~100	380
YE5VP355L1-2	2	280	486.3	2985	891.3	97.2%	0.90	IP55	F	S1	△	50	5~50	50~100	380
YE5VP355L2-2	2	315	547.1	2985	1002.8	97.2%	0.90	IP55	F	S1	△	50	5~50	50~100	380
YE5VP355M1-4	4	220	385.6	1490	1400.7	97.4%	0.89	IP55	F	S1	△	50	5~50	50~100	380
YE5VP355M2-4	4	250	438.2	1490	1591.7	97.4%	0.89	IP55	F	S1	△	50	5~50	50~100	380
YE5VP355L1-4	4	280	496.3	1490	1782.7	97.4%	0.88	IP55	F	S1	△	50	5~50	50~100	380
YE5VP355L2-4	4	315	558.4	1490	2005.5	97.4%	0.88	IP55	F	S1	△	50	5~50	50~100	380
YE5VP355M1-6	6	160	295.2	995	1528.0	96.9%	0.85	IP55	F	S1	△	50	5~50	50~100	380
YE5VP355M2-6	6	185	345.0	995	1766.8	97.0%	0.84	IP55	F	S1	△	50	5~50	50~100	380
YE5VP355M3-6	6	200	372.9	995	1910.0	97.0%	0.84	IP55	F	S1	△	50	5~50	50~100	380
YE5VP355L1-6	6	220	410.2	995	2101.0	97.0%	0.84	IP55	F	S1	△	50	5~50	50~100	380
YE5VP355L2-6	6	250	466.2	995	2387.5	97.0%	0.84	IP55	F	S1	△	50	5~50	50~100	380
YE5VP355M1-8	8	132	264.7	745	1680.8	95.9%	0.79	IP55	F	S1	△	50	5~50	50~100	380
YE5VP355M2-8	8	160	320.2	745	2037.3	96.1%	0.79	IP55	F	S1	△	50	5~50	50~100	380
YE5VP355M3-8	8	185	369.9	745	2355.7	96.2%	0.79	IP55	F	S1	△	50	5~50	50~100	380
YE5VP355L1-8	8	200	399.4	745	2546.7	96.3%	0.79	IP55	F	S1	△	50	5~50	50~100	380
YE5VP355L2-8	8	220	439.4	745	2801.3	96.3%	0.79	IP55	F	S1	△	50	5~50	50~100	380
